Traitement de la corrosion du béton armé : la protection cathodique par anodes

Sur la côte landaise, la résidence Eyre à Seignosse a fait l'objet d'une intervention de grande ampleur pour traiter la corrosion du béton armé de ses balcons et façades. Face à une dégradation structurelle provoquée par les chlorures marins et la carbonatation, la solution retenue repose sur l’installation de plus de 7000 anodes sacrificielles Galvashield® CC PAREXLANKO. Retour d’expérience !

1. Un contexte de dégradation avancée dans un environnement salin

La corrosion des aciers

La résidence EYRE à Seignosse présentait tous les symptômes caractéristiques d’un ouvrage en béton armé en contact avec un environnement marin agressif. Dès les premières observations, les désordres visibles témoignaient d’une dégradation avancée : écaillage, fissures, épaufrures, faiblesses d’enrobage. Ces altérations superficielles trahissaient un phénomène de corrosion bien plus profond affectant la structure même de l’ouvrage.

Située à seulement quelques centaines de mètres du front de mer, la résidence est exposée en permanence à l'eau de mer donc aux embruns salins et à l’humidité ambiante. Ces conditions favorisent la pénétration des ions chlorure, qui atteignent progressivement les aciers d’armature. Au fil du temps, les aciers d’armature furent atteints, provoquant une corrosion active sur les parties saillantes des balcons, linteaux, poteaux et nez de dalle.

Le diagnostic approfondi a mis en évidence une double origine de la pathologie :

• d’une part, la pénétration progressive des chlorures, directement liée à l’exposition marine et à la porosité du béton,
• et d’autre part, la carbonatation du béton, résultant de la diffusion du CO₂ atmosphérique et de la diminution du pH du matériau.

Cette combinaison de mécanismes crée un environnement favorable à la corrosion active des aciers, rompant la couche passive protectrice et accélérant le processus de dégradation. Sans intervention corrective, la durabilité de l’ouvrage était compromise à moyen terme, avec un risque d’altération structurelle et de perte de sécurité des éléments porteurs.

2. Définition, qu'est-ce que la protection cathodique par courant galvanique ?

Une approche durable

Face à l’ampleur des désordres constatés sur la résidence EYRE, il est rapidement apparu qu’une simple campagne de réparations ponctuelles ne suffirait pas à garantir la pérennité de l’ouvrage. En effet, bien que la réfection des zones dégradées permette de traiter les symptômes visibles, elle ne résout pas la corrosion latente susceptible de se poursuivre dans les zones saines en apparence. Pour enrayer durablement ce phénomène, le choix s’est donc porté sur une approche globale et préventive : la méthode de protection protection cathodique par courant galvanique.

Le principe des anodes sacrificielles

La protection cathodique par courant galvanique repose sur un principe électrochimique simple : protéger l’acier en le rendant cathodique grâce à l’installation d’anodes dites sacrificielles. Dans le cas de la résidence EYRE, le système mis en œuvre fait appel à des anodes en zinc Galvashield® CC, commercialisées par PAREXLANKO. Ces anodes sont intégrées directement dans le béton, au plus près des armatures à protéger, lors des opérations de réparation. Placées à proximité des armatures, ces anodes prennent le relais de la corrosion en se dégradant à la place de l’acier.

L’un des grands avantages du dispositif Galvashield® CC réside dans sa simplicité de mise en œuvre et son autonomie de fonctionnement. Contrairement aux systèmes de protection cathodique à courant imposé, cette technologie ne nécessite ni alimentation électrique, ni maintenance spécifique. L’activation du système est immédiate dès sa mise en contact avec le mortier conducteur, qui assure la continuité électrique et la diffusion du courant de protection contre la corrosion.

Compact, robuste et discret, le dispositif s’intègre aisément dans un phasage de chantier classique, sans perturber les autres corps d’état. Son efficacité est prouvée sur le long terme : les anodes sacrificielles offrent une protection durable pouvant dépasser 20 ans, prolongeant ainsi significativement la durée de vie des ouvrages tout en réduisant les coûts d’entretien futurs.

3. Un dimensionnement précis pour une efficacité optimale

Sur le chantier de la résidence EYRE à Seignosse, une étude approfondie a permis de définir le nombre et la disposition des anodes à installer pour garantir une pro homogène et durable de l’ensemble des zones corrodées et ainsi assurer l'efficacité de la protection

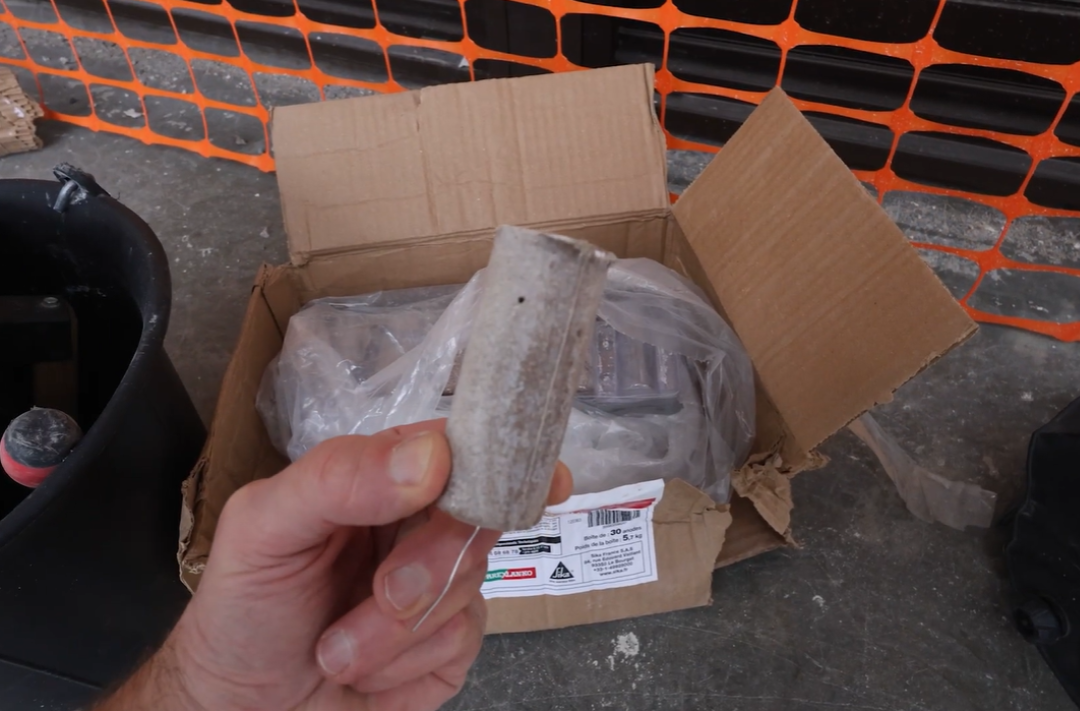

Au total, 7 094 Anodes Galvashield® CC2 de chez PAREXLANKO ont été posées sur l’ouvrage. Ce modèle d’anode, spécifiquement adapté aux réparations de moyenne profondeur, présente les caractéristiques suivantes :

• Diamètre : 32 mm
• Longueur : 75 mm
• Masse de zinc : 60 g de zinc

Leur logement fut réalisé par carottage :

• Ø 38 x 105 mm pour les anodes Galvashield® CC2,
• Ø 42 x 130 mm pour les modèles CC4, utilisés ponctuellement sur des zones plus massives.

Chaque anode a ensuite été scellée à l’aide d’un mortier d’activation spécifique préconisé par PAREXLANKO, garantissant la bonne conductivité ionique et l’adhérence optimale entre l’anode et le béton environnant. Ce mortier joue un rôle clé dans l’activation immédiate du système galvanique, favorisant la diffusion du courant protecteur dès la mise en œuvre.

Une fois scellées, les anodes ont été câblées entre elles afin de former un réseau galvanique continu, relié électriquement aux armatures du béton. Cette continuité garantit que le courant protecteur circule efficacement à travers toute la zone traitée, assurant ainsi la protection cathodique intégrale de la structure.

Ce dimensionnement minutieux, fondé sur un diagnostic précis et une application conforme aux recommandations techniques, est la condition essentielle pour atteindre les performances attendues en termes de durabilité et d’efficacité. Grâce à cette approche rigoureuse, la protection mise en place sur la résidence EYRE permet de maîtriser durablement la corrosion tout en optimisant les coûts d’intervention et de maintenance à long terme.

4. Une méthodologie rigoureuse, validée sur le terrain

La mise en œuvre de la solution PAREXLANKO repose sur une méthodologie précise et éprouvée, garantissant la performance du système dans le temps.

Le déroulement des opérations suit une procédure méthodique en plusieurs étapes :

1. Estimation précise des surfaces et des quantités d’acier,
2. Purge des zones dégradées, test de continuité électrique des armatures,
3. Reconstitution mécanique des aciers dégradés,
4. Carottage, pose des anodes avec mortier d’activation,
5. Câblage, vérification des connexions, rebouchage.

L’ensemble de ce protocole d’intervention requiert une technicité élevée, un outillage adapté et une coordination étroite entre les différents corps de métier.

Malgré cette complexité technique, la simplicité d’intégration des anodes Galvashield® constitue un véritable atout sur le terrain. Leur pose rapide, sans alimentation externe ni dispositif de monitoring complexe, permet une mise en œuvre fluide même en site occupé. Cette solution s’adapte ainsi parfaitement aux contexte urbains sensibles et aux résidences habitées, où la maîtrise de l’impact visuel, la réduction des nuisances et la rapidité d’exécution sont des critères essentiels de réussite.

5. Le système Galvashield® : une solution non invasive pour les résidences occupées

L’un des grands atouts du système Galvashield® développé par PAREXLANKO réside dans sa discrétion et sa compatibilité avec les environnements habités. Contrairement à d’autres techniques de réhabilitation plus lourdes, cette solution est non invasive et parfaitement adaptée aux résidences occupées ou aux sites sensibles où la continuité d’usage des locaux doit être préservée.

Les anodes Galvashield® CC se distinguent par leur format compact et leur intégration invisible dans le béton. Après carottage et scellement, les points de pose sont rebouchés et ne modifient en rien l’aspect visuel du bâtiment. Une fois les travaux achevés, les zones traitées sont totalement imperceptibles à l’œil nu, assurant la préservation esthétique des façades. Seuls demeurent discrets les boîtiers de contrôle, intégrés dans des zones techniques ou peu visibles, permettant aux équipes d’assurer le suivi périodique du système et de vérifier la bonne activité galvanique des anodes dans le temps.

Sur le chantier de la résidence EYRE à Seignosse, cette caractéristique a constitué un atout décisif. Les travaux ont pu être réalisés sans interrompre la vie quotidienne des résidents, ni imposer d’évacuation temporaire. L’organisation du chantier a été pensée avec soin : un échafaudage mobile, déployé par tranches successives, a permis de traiter les différentes façades tout en limitant les nuisances sonores et visuelles.

La coordination étroite entre les équipes de BTPS, chargées de la mise en œuvre, et le syndic de copropriété, garant de la communication avec les habitants, a permis d’assurer une planification fluide et un respect scrupuleux des délais. La solution PAREXLANKO a permis une réparation des bétons efficace, sans impacter la vie quotidienne des résidents.

6. Des dispositifs de contrôle intégrés pour une stratégie à long terme

Comment mesurer et contrôler la performance du système ?

La durabilité d’un système de protection cathodique repose avant tout sur sa capacité à être suivi et contrôlé dans le temps. Le dispositif Galvashield® de PAREXLANKO intègre dès sa conception des points de contrôle et de mesure permettant de garantir la performance électrochimique du système sur toute sa durée de vie.

Ces points de mesure judicieusement répartis sur l’ouvrage offrent la possibilité de vérifier à tout moment la tension générée par les anodes, de tester la continuité électrique des connexions et d’évaluer l’activité galvanique réelle du système. Ces relevés, réalisés selon un protocole de suivi standardisé, permettent d’identifier rapidement toute éventuelle anomalie, de valider la bonne efficacité de la protection cathodique dans le temps et dans le cas inverse prévoir une maintenance régulière.

Les mesures peuvent être effectués sans démontage ni intervention intrusive : il suffit de débrancher temporairement les circuits galvanostatiques pour effectuer les mesures de potentiel ou de courant. Ce mode opératoire simplifié représente un gain de temps considérable pour les gestionnaires et les maîtres d’ouvrage, tout en réduisant les coûts de suivi. Il permet également d’assurer un pilotage clair et rationnel de la stratégie de maintenance.

Grâce à une durée de vie estimée à plus de 20 ans et à l’absence totale d’entretien courant, les anodes Galvashield® offrent une solution pérenne et économique, parfaitement adaptée aux exigences actuelles de maintenance prédictive et de gestion durable du bâti existant. Cette longévité permet de repousser les échéances de gros entretien, tout en limitant la consommation de ressources et l’impact environnemental lié aux interventions répétées.

7. Un modèle reproductible sur tous types de bâtiments anciens

La résidence EYRE à Seignosse constitue aujourd’hui un véritable cas d’école pour les professionnels du bâtiment confrontés aux problématiques de corrosion des bétons armés. Ce chantier exemplaire illustre la pertinence d’une approche globale, alliant diagnostic précis, réparation ciblée des zones dégradées et mise en œuvre d’un système galvanique préventif pour assurer la pérennité de la structure.

Pour les maîtres d’œuvre, les bureaux d’études techniques, les bailleurs sociaux ou copropriétés gestionnaires d’immeubles en béton construits entre 1950 et 1980, cette solution offre un modèle reproductible, techniquement fiable et économiquement raisonné.

PAREXLANKO, grâce à sa gamme Galvashield®, propose des systèmes complets, documentés, compatibles avec tous les types d’ouvrages : balcons, dalles, passerelles, façades, parkings. Une expertise technique validée par le terrain, au service de la durabilité des bâtiments.

L’exemple de la résidence EYRE à Seignosse illustre la capacité d’intervention ciblée sur les ouvrages anciens présentant des signes de corrosion structurelle. La combinaison « réparation + protection cathodique » présente une alternative sérieuse à la déconstruction ou aux campagnes de réparation répétées.

Les conseillers Parexlanko vous accompagnent dans vos projets de réparation des bétons

Le chantier de la résidence EYRE à Seignosse démontre la pertinence du dispositif Galvashield® pour les bâtiments de plus de 50 ans. Confrontés à une pathologie avancée des bétons due à la corrosion des armatures, la mise en œuvre d'une stratégie combinée de réparation structurelle et de protection cathodique permet non seulement de stopper la progression de la corrosion, mais aussi d’éviter des travaux lourds de démolition-reconstruction, offrant ainsi une seconde vie aux ouvrages tout en réduisant l’impact environnemental et les coûts globaux du chantier.

Grâce à leur expertise et à une connaissance approfondie des pathologies du béton, les conseillers techniques PAREXLANKO sont à votre écoute pour analyser vos problématiques spécifiques, proposer des solutions adaptées et vous accompagner à chaque étape du projet – du diagnostic initial jusqu’à la mise en œuvre des produits sur le terrain.

👉 Contactez dès aujourd’hui nos conseillers techniques PAREXLANKO pour étudier ensemble votre projet de protection cathodique et de réparation du béton.
